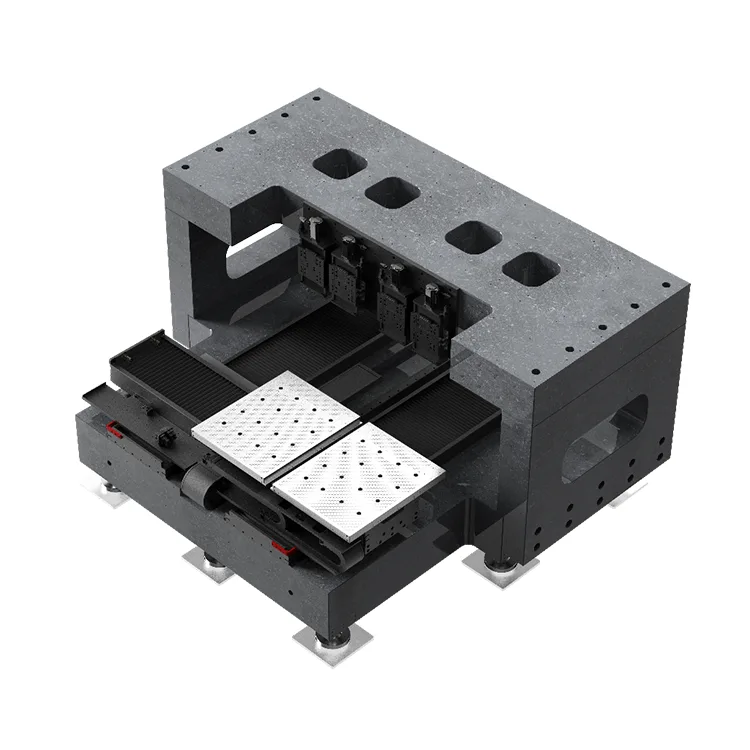

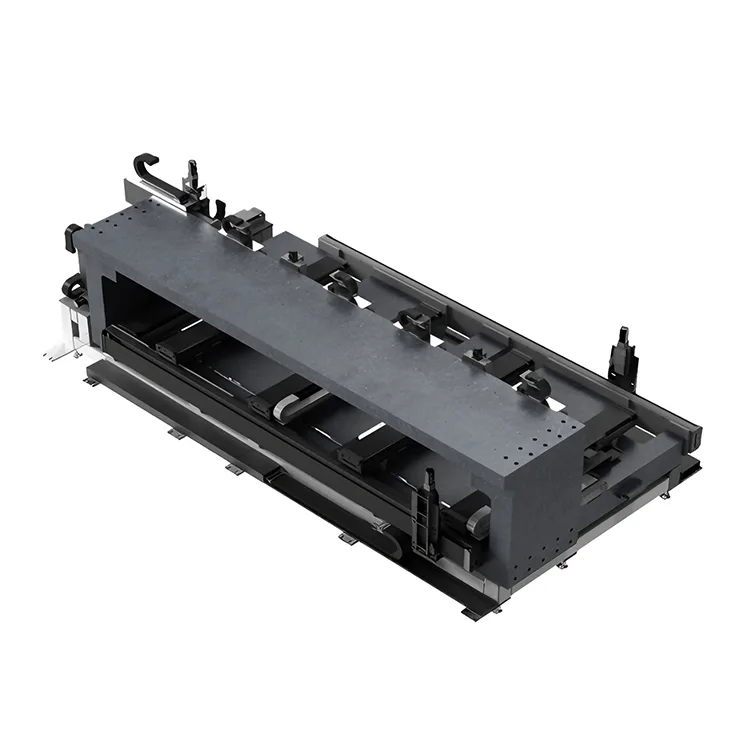

Штамповка печатных плат

Разработанная специально для уникальных требований штамповки печатных плат с помощью CO₂-лазера, платформа сочетает в себе возможности позиционирования на микронном уровне со стабильностью высокоскоростного движения, что позволяет точно контролировать позиционирование лазерного луча и глубину сверления. Он совместим с различными типами печатных плат (жесткими, гибкими, жестко-гибкими) и толщиной, поддерживая крупносерийное высокоточное сверление для бытовой электроники, автомобильной электроники, промышленного управления и производства печатных плат в аэрокосмической отрасли. Наше решение помогает производителям печатных плат повысить производительность сверления, сократить время цикла и удовлетворить требования миниатюризации современных электронных компонентов.

Платформа, созданная с учетом многолетнего опыта компании Suzhou Deaote в прецизионных пресс-формах и движущихся компонентах, имеет термостойкую конструкцию с низким уровнем вибрации, которая сводит к минимуму отклонения при сверлении, вызванные механической вибрацией или температурным дрейфом. Его модульная конструкция позволяет легко интегрировать его с существующим оборудованием для лазерного сверления на CO₂, обеспечивая экономически эффективный путь модернизации производственных линий для штамповки печатных плат, требующих повышения точности и производительности.

Основные преимущества

1. Микронная точность сверления

Оснащенная обратной связью с линейным энкодером высокого разрешения (разрешение 0,1 мкм) и прямым приводом линейного двигателя по оси XY, платформа обеспечивает точность повторного позиционирования ± 1 мкм и абсолютную точность позиционирования ± 2 мкм. Это обеспечивает равномерное расположение отверстий (отклонение положения отверстия ≤±3 мкм) и точный контроль диаметра отверстия (минимальный диаметр просверливаемого отверстия: 50 мкм), устраняя заусенцы, неровные стенки отверстий и смещение положения, что критически важно для перфорации печатных плат с высокой плотностью.

2. Высокоскоростная и высокоэффективная обработка

Оптимизированные алгоритмы управления движением и высокожесткая система направляющих обеспечивают максимальную скорость движения 2 м/с и ускорение 1,2G, поддерживая высокочастотные циклы сверления (до 100 отверстий в секунду для микроотверстий). Быстрый отклик платформы и короткое время стабилизации сокращают непроизводительное время перемещения, значительно увеличивая производительность сверления печатных плат, сохраняя при этом постоянное качество отверстий при больших объемах производства.

3. Термически стабильная конструкция с низким уровнем вибрации.

Платформа с гранитным основанием (сверхнизкий коэффициент теплового расширения) и антивибрационной конструкцией сводит к минимуму дрейф положения, вызванный изменениями температуры (≤0,5 мкм/℃) и механической вибрацией. Эта стабильность обеспечивает равномерную глубину и диаметр отверстий по всей панели печатной платы даже во время длительной непрерывной работы, что крайне важно для поддержания стабильного качества при массовом производстве печатных плат.

4. Совместимость и настройка типов печатных плат

Платформа поддерживает сверление всех распространенных типов печатных плат, включая жесткие печатные платы FR-4, гибкие PI, жестко-гибкие и с металлическим сердечником, с регулируемой рабочей зоной (от 300×300 мм до 1200×800 мм) для размещения панелей печатных плат различных размеров. Suzhou Deoute предлагает индивидуальные решения для конкретных требований бурения, включая регулируемое перемещение по оси Z для контроля глубины глухого отверстия, специальные системы вакуумного зажима и бесшовную интеграцию с программным обеспечением для лазерного управления.

5. Низкие эксплуатационные расходы и длительный срок службы.

Бесконтактный линейный привод двигателя исключает механический износ и люфты, снижает частоту технического обслуживания и продлевает срок службы (MTBF ≥20 000 часов). Степень защиты IP65 защищает от пыли и загрязнения охлаждающей жидкости в производственных условиях при штамповке печатных плат, а встроенный контроль температуры и автоматическая компенсация обеспечивают долгосрочную эксплуатационную надежность с минимальным временем простоя.

Технические характеристики

Сценарии применения

Наша платформа, разработанная специально для сверления лазером CO₂ при штамповке печатных плат, широко используется в следующих приложениях высокоточного сверления:

● Жесткие печатные платы: сверление сквозных и глухих отверстий для бытовой электроники (смартфонов, ноутбуков), автомобильных печатных плат и промышленных плат управления.

● Гибкие и жестко-гибкие печатные платы: сверление микроотверстий для носимых устройств, медицинской электроники и гибких схем в аэрокосмической отрасли.

● Печатные платы высокой плотности межсоединений (HDI): сверхтонкое сверление микроотверстий (диаметром 50–200 мкм) для высокопроизводительных электронных устройств.

● Печатные платы с металлическим сердечником: термическое сверление для светодиодного освещения, силовой электроники и автомобильных силовых модулей.

О Деаоте

Suzhou Deaote Precision Mold Co., Ltd. — ведущее высокотехнологичное предприятие, специализирующееся на исследованиях и разработках, производстве и продаже прецизионных форм, высокоточных движущихся компонентов и нестандартных движущихся платформ. Обладая более чем 15-летним опытом в области точного производства, мы обслуживаем клиентов по всему миру в секторах электроники, полупроводников и промышленной автоматизации.

Наша подвижная платформа для сверления лазером CO₂ использует нашу базовую технологию прецизионных пресс-форм и опыт управления движением для решения уникальных задач производства штамповки печатных плат. Мы предоставляем комплексные решения, от индивидуального проектирования платформ до интеграции на месте и послепродажной поддержки, гарантируя, что наши продукты соответствуют самым высоким стандартам точности, надежности и эффективности.

Приверженная принципу «Точность способствует прогрессу, инновации создают ценность», компания Suzhou Deaote придерживается строгих систем управления качеством (сертификат ISO 9001:2015) и постоянных инвестиций в исследования и разработки, предлагая решения в области движения, которые помогают нашим клиентам оставаться конкурентоспособными в быстро развивающейся отрасли производства электроники.
