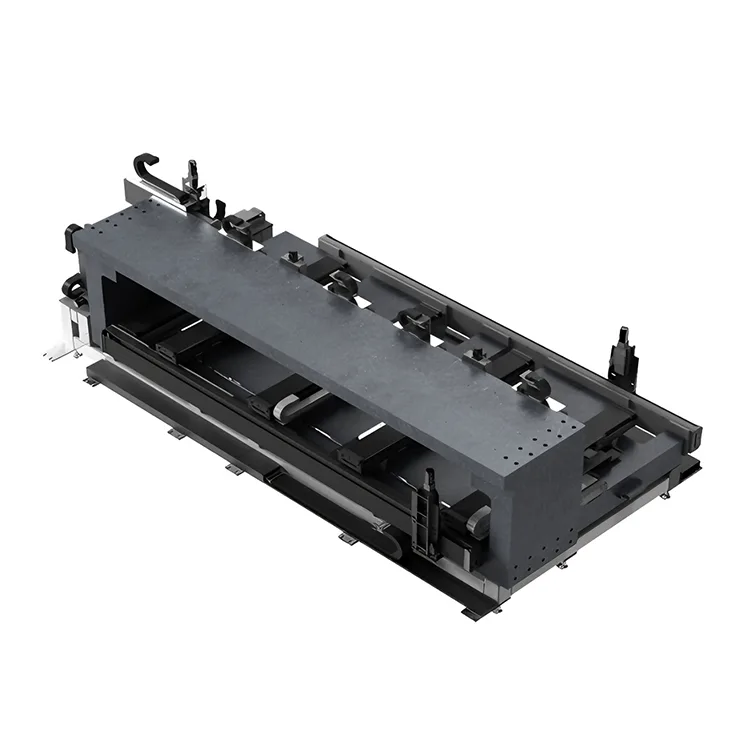

Многоосная платформа точного перемещения

Наша многоосевая платформа прецизионного перемещения объединяет основания из высокопрочного алюминиевого сплава или гранита, прецизионные линейные направляющие, высокопроизводительные серводвигатели и абсолютные оптические энкодеры для достижения точности позиционирования ± 0,5 мкм и повторяемости ± 0,1 мкм. Наши платформы движения, предназначенные для круглосуточной непрерывной работы в промышленных условиях, имеют модульную конструкцию, простую интеграцию и усовершенствованные алгоритмы управления движением, обеспечивающие точное и надежное позиционирование для самых требовательных приложений автоматизации.

● Пользовательские этапы перемещения по 2–6 осям, разработанные в точном соответствии с требованиями вашего приложения и спецификациями САПР.

● Субмикронная точность позиционирования (±0,5 мкм) с повторяемостью нанометрового уровня (±0,1 мкм) для критически важных применений.

● Модульная конструкция со взаимозаменяемыми компонентами для легкой настройки и обслуживания.

● Усовершенствованные алгоритмы управления движением с антивибрационной технологией для сверхстабильного позиционирования.

● Производство сертифицировано по стандарту ISO 9001:2015 с полным контролем качества и отслеживаемостью.

Ключевые особенности и основные преимущества

Механическая конструкция высокой жесткости

Наша многоосевая платформа с точным перемещением имеет основания из высокопрочного алюминиевого сплава (6061-T6) или гранита, что обеспечивает исключительную структурную жесткость и минимальную термическую деформацию. Модульная конструкция позволяет легко конфигурировать системы с 2–6 осями, а прецизионно обработанные компоненты обеспечивают параллельность и перпендикулярность в пределах 5 угловых секунд для оптимальной точности движения.

Усовершенствованная система управления движением

Наши многоосные столики, оснащенные высокопроизводительными серводвигателями, прецизионными шариковыми винтами или линейными двигателями и абсолютными оптическими энкодерами (разрешение 1 нм), обеспечивают плавное и точное движение с точностью до субмикрона. Запатентованное программное обеспечение для управления движением включает алгоритмы оптимизации траектории, подавления вибрации и компенсации ошибок в реальном времени.

Надежность промышленного уровня

Каждая платформа многоосного прецизионного перемещения создана для круглосуточной работы в промышленных условиях и имеет степень защиты IP65, герметичные линейные направляющие и компоненты, устойчивые к высоким температурам. Прочная конструкция обеспечивает среднее время наработки на отказ (MTBF) более 20 000 часов при минимальных требованиях к техническому обслуживанию.

Технические характеристики

Механические характеристики

● Базовый материал: алюминиевый сплав 6061-T6/черный гранит (00级).

● Система направляющих: прецизионные линейные роликовые направляющие/пневматические подшипники.

● Система привода: серводвигатели с ШВП/линейные двигатели.

● Обратная связь: абсолютные оптические энкодеры (разрешение 1 нм).

● Степень защиты: стандарт IP65 (IP67 дополнительно).

Экологические и эксплуатационные характеристики

● Рабочая температура: 0–40°C (температурная компенсация опционально).

● Влажность: 10–90 % относительной влажности (без конденсации).

● Виброизоляция: варианты пассивного/активного контроля вибрации.

● Источник питания: 200–240 В переменного тока, 50/60 Гц, 1-фазный/3-фазный.

● Интерфейс управления: EtherCAT/Modbus/TCP/IP/аналоговый.

Применение на сцене многоосного движения

Промышленная автоматизация

Промышленная автоматизация и робототехника

● Прецизионные системы захвата и размещения для сборки электронных компонентов.

● Автоматизированные системы тестирования и контроля автомобильных компонентов.

● Системы позиционирования станков с ЧПУ с многоосевой синхронизацией.

● Позиционирование рабочего органа роботизированной руки с 6-осевым прецизионным управлением.

Производство полупроводников

Полупроводники и электроника

● Системы перемещения и позиционирования пластин для производства полупроводников.

● Проверка и тестирование печатных плат с многоосным точным позиционированием.

● Упаковка и соединение светодиодных чипов с субмикронной точностью.

● Системы выравнивания и сращивания оптических волокон.

Медицинский и научный

Медицинское оборудование и научные исследования

● Производство и сборка медицинского оборудования с высокоточным позиционированием.

● Системы биомедицинской визуализации с многоосным позиционированием образцов.

● Оборудование для лазерной хирургии с 6-осевым управлением движением.

● Научно-исследовательское оборудование для тестирования и определения характеристик материалов.
