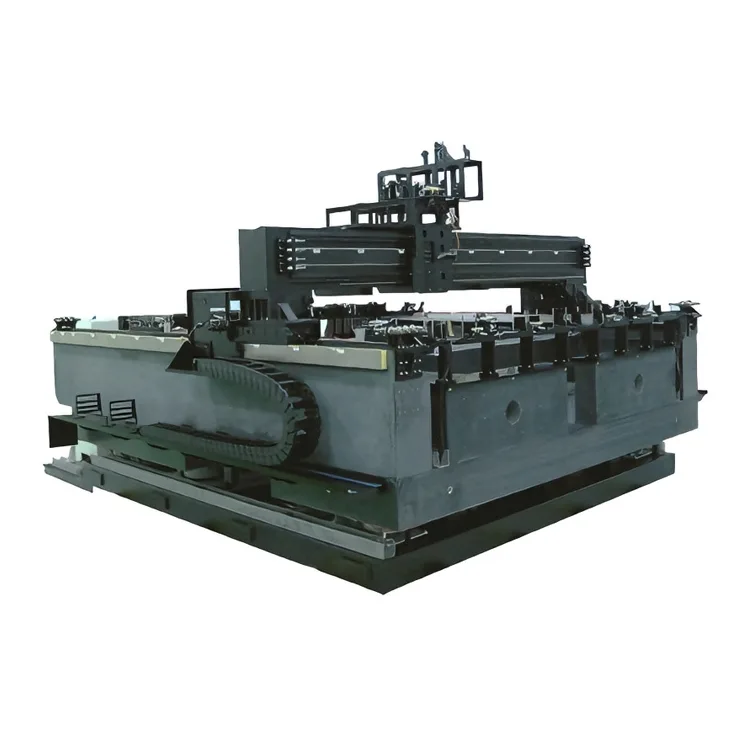

Обнаружение и ремонт ЖК-дисплея 10,5G

Основанная на более чем 15-летнем опыте компании Deaote в области прецизионного пресс-форм и крупномасштабного производства движущихся компонентов, конструкция с двумя приводами исключает одноосную деформацию крутящего момента и обеспечивает равномерное движение по всей поверхности обнаружения и ремонта ЖК-дисплея 10,5G (3,37 м × 2,94 м). Платформа имеет термостабилизированное гранитное основание и активную антивибрационную систему, обеспечивающую точность позиционирования (повторяемость ± 2 мкм) даже во время непрерывной круглосуточной работы в чистых помещениях с ЖК-дисплеями (класс 1000). Совместимый с системами автоматического оптического контроля (AOI), лазерными ремонтными инструментами и ремонтными роботами с визуальным управлением, он обеспечивает плавную интеграцию в линии по производству ЖК-дисплеев 10,5G, что позволяет повысить производительность панелей и снизить процент брака.

Оптимизированный для рабочих процессов проверки и ремонта, ЖК-дисплей 10,5G для обнаружения и ремонта поддерживает настраиваемые диапазоны перемещения (ось X: до 4000 мм, ось Y: до 3500 мм) и высокие динамические характеристики (максимальная скорость: 1,2 м/с, ускорение: 0,8G) для удовлетворения требований к пропускной способности массового производства ЖК-дисплеев. Его модульная конструкция позволяет создавать индивидуальные решения, включая модули подъема по оси Z для позиционирования ремонтного инструмента и вращение оси Тета (точность ±0,005°) для выравнивания панели, что делает его идеальным движущим ядром для производителей ЖК-панелей 10,5G, стремящихся улучшить контроль качества и снизить производственные затраты.

Основные преимущества

1. Архитектура с двумя приводами для стабильности больших размеров 10,5G

Оснащенная симметричными двойными линейными двигателями по осям X/Y, платформа устраняет перекос движения и деформацию крутящего момента, характерные для крупногабаритных систем перемещения с одним приводом. Это обеспечивает одинаковую скорость и позиционирование по всему обнаружению и ремонту ЖК-дисплея 10,5G с контролем плоскостности ≤5 мкм/м, что критически важно для последовательного обнаружения дефектов и восстановления пикселей на подложках дисплеев увеличенного размера.

2. Микронная точность при проверке/ремонте ЖК-дисплеев.

Встроенные линейные энкодеры высокого разрешения (разрешение 0,1 мкм) и алгоритмы компенсации положения в реальном времени обеспечивают точность повторного позиционирования ± 2 мкм и абсолютную точность ± 5 мкм для осей X/Y. Это позволяет точно нацеливаться на субпиксельные дефекты (размером менее 5 мкм) при обнаружении и ремонте ЖК-дисплеев 10,5G, снижая уровень ложного обнаружения и обеспечивая надежное восстановление пикселей (битый пиксель, яркое пятно, коррекция дефектов линий) с нулевым повреждением соседних пикселей.

3. Тяжелая и высокоскоростная производительность.

Разработанная для работы с тяжелыми нагрузками (<500 кг), включая инструменты для обнаружения и ремонта ЖК-дисплеев 10,5G, платформа достигает максимальной скорости движения 1,2 м/с и ускорения 0,8G, обеспечивая баланс между высокой пропускной способностью (до 60 панелей в час) и стабильностью, необходимой для точных ремонтных работ. Конструкция направляющих с воздушными подшипниками устраняет механическое трение, обеспечивая плавное движение и продлевая срок службы (MTBF ≥25 000 часов).

4. Термически стабильная и антивибрационная конструкция.

Платформа, построенная на основе натурального гранита (коэффициент термического расширения ≤0,5×10⁻⁶/℃) и активной системе виброизоляции, минимизирует позиционный дрейф, вызванный колебаниями температуры (≤0,3 мкм/℃) и внешними заводскими вибрациями. Такая стабильность обеспечивает стабильное качество проверки/ремонта при длительных производственных циклах, что является важнейшим требованием для высокопроизводительного производства ЖК-дисплеев 10,5G.

5. Полная интеграция с производственными системами ЖК-дисплеев.

Совместимая со стандартными протоколами связи (EtherCAT, PROFINET, Modbus TCP) и заводскими MES-системами с ЖК-дисплеями, платформа легко интегрируется с оборудованием AOI, инструментами для лазерного ремонта и автоматизированными системами обработки материалов (AMHS). Suzhou Deoute обеспечивает полную настройку интерфейсов управления и профилей движения в соответствии с существующими рабочими процессами производственной линии ЖК-дисплеев 10,5G, сокращая время интеграции и время простоя.

6. Чистые помещения и удобный дизайн

Платформа, предназначенная для работы в чистых помещениях с ЖК-дисплеями класса 1000, оснащена герметичным корпусом линейного двигателя и системой циркуляции воздуха с HEPA-фильтром для предотвращения образования частиц (выброс частиц размером до 0,1 мкм). Не требующие смазки компоненты на воздушных подшипниках и модульная конструкция снижают требования к техническому обслуживанию, а быстросменные детали доступны для обслуживания на месте, что сводит к минимуму время простоя на круглосуточных линиях по производству ЖК-дисплеев.

Технические характеристики

Сценарии применения

Наша платформа перемещения с двойным приводом, разработанная для производства обнаружения и ремонта ЖК-дисплеев 10,5G, широко используется в следующих высокоточных процессах:

● Оптический контроль ЖК-дисплеев 10,5G. Автоматический оптический контроль (AOI) дефектов пикселей, выравнивания поляризатора и плоскостности стеклянной подложки для телевизионных панелей большого размера.

● Восстановление пикселей ЖК-дисплея: лазерное восстановление битых пикселей, ярких пятен и дефектов линий на ЖК-панелях 10,5G (совместимо с коррекцией склеивания COG/FOG).

● Обрезка кромок панели: точная обрезка лишнего стекла/материала подложки для ЖК-панелей 10,5G для соответствия окончательным размерам.

● Выравнивание модулей подсветки: высокоточное позиционирование блоков подсветки (BLU) и светодиодных матриц для сборки ЖК-панелей большого размера.

● Проверка контроля качества: проверка и проверка ЖК-панелей 10,5G после ремонта для обеспечения соответствия отраслевым стандартам качества.

О Деаоте

Suzhou Deaote Precision Mold Co., Ltd. — ведущее высокотехнологичное предприятие, специализирующееся на исследованиях и разработках, производстве и продаже крупномасштабных прецизионных подвижных платформ, нестандартных форм и компонентов для производства дисплеев. Обладая более чем 15-летним опытом в области точного производства и управления крупногабаритными перемещениями, мы обслуживаем клиентов по всему миру в секторах ЖК-/OLED, полупроводников и промышленной автоматизации в Азии, Европе и Северной Америке.

Наша сверхбольшая платформа перемещения с двойным приводом использует наши основные компетенции в области проектирования систем перемещения для тяжелых условий эксплуатации и точного проектирования конструкций для решения уникальных задач производства ЖК-дисплеев 10,5G. Мы предоставляем комплексные решения — от проектирования платформы и прототипирования до установки на месте, калибровки и технической поддержки на протяжении всего срока службы — гарантируя, что наша продукция соответствует самым строгим отраслевым стандартам точности и надежности при производстве дисплеев большого размера.

Придерживаясь принципа «Точность способствует прогрессу, инновации создают ценность», Deaote сертифицирована по стандарту ISO 9001:2015 и инвестирует 15% годового дохода в исследования и разработки для разработки решений движения следующего поколения для индустрии дисплеев. Наша глобальная сервисная сеть обеспечивает быстрое время ответа (до 48 часов) и местную техническую поддержку для наших международных клиентов-производителей ЖК-дисплеев.
