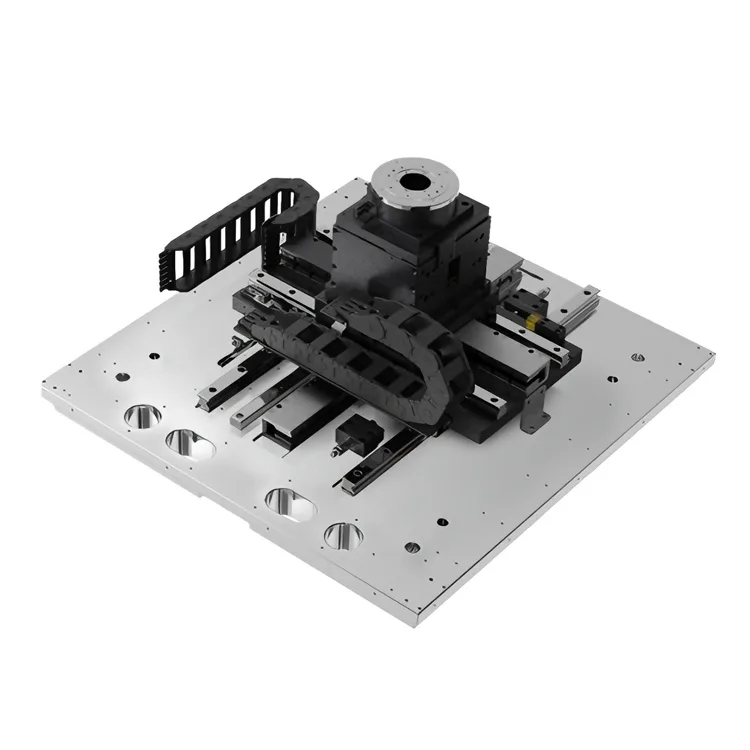

Тестирование пластин размером 6 или 8 дюймов

Тестирование пластин диаметром 6 или 8 дюймов от Deaote разработано с учетом строгих требований тестирования на уровне пластин, включая субмикронную точность позиционирования, стабильный контроль силы контакта и совместимость с различными типами пластин. Эта измерительная станция объединяет передовые системы управления движением, технологию вакуумного зажима и антивибрационную конструкцию, чтобы обеспечить надежную, повторяемую работу для определения электрических характеристик, параметрического тестирования и тестирования надежности полупроводниковых пластин.

Созданная с учетом многолетнего опыта компании Deaote в производстве прецизионных пресс-форм и движущихся компонентов, станция для испытания пластин диаметром 6 или 8 дюймов имеет жесткое, термостойкое гранитное основание и сверхточный стол XY, обеспечивающий выравнивание на микронном уровне между картами датчиков и штампами пластин. Он совместим с широким спектром плат датчиков (вертикальных, консольных, МЭМС) и испытательного оборудования (системы ATE, параметрические анализаторы), что делает его пригодным как для исследований и разработок, так и для крупносерийного производственного тестирования логических микросхем, микросхем памяти, силовых полупроводников и оптоэлектронных устройств.

Модульная конструкция станции для испытания пластин диаметром 6 или 8 дюймов позволяет легко настраивать ее для удовлетворения конкретных требований к тестированию, включая варианты патронов с регулируемой температурой (от -40 ℃ до 150 ℃) для испытаний при высоких/низких температурах, автоматическую обработку пластин для высокопроизводительного производства и бесшовную интеграцию с системами сбора данных. Наше решение помогает производителям полупроводников и испытательным лабораториям повысить точность испытаний, снизить количество ложных отказов и повысить общую эффективность испытаний.

Основные преимущества

1. Субмикронная точность позиционирования

Оснащенная обратной связью с обратной связью с линейным энкодером высокого разрешения (разрешение 0,05 мкм) и XY-образным столиком на воздушном подшипнике, измерительная станция обеспечивает повторяющуюся точность позиционирования ± 0,5 мкм и абсолютную точность позиционирования ± 1 мкм для выравнивания пластины. Это обеспечивает точный контакт между иглами датчиков и пластинами (точность контакта ≤1 мкм), устраняя ошибки тестирования, вызванные несоосностью, и обеспечивая надежные результаты электрических характеристик.

2. Стабильный контроль контактной силы

Встроенный пьезоэлектрический керамический привод и система измерения силы позволяют точно контролировать силу контакта датчика (от 0,1 до 50 г на иглу) с равномерным распределением силы по карте датчика. Это предотвращает повреждение пластин (царапание, расслоение) и обеспечивает постоянное электрическое контактное сопротивление, что критически важно для маломощных и высокочастотных испытаний пластин.

3. Термически стабильная и антивибрационная конструкция.

Основание из натурального гранита (сверхнизкий коэффициент теплового расширения ≤0,5×10⁻⁶/℃) и активная антивибрационная система позволяют минимизировать дрейф положения, вызванный колебаниями температуры и внешними вибрациями. Патрон с температурной стабилизацией (температурная стабильность ±0,1℃) дополнительно обеспечивает стабильные условия тестирования, необходимые для высокоточного параметрического тестирования полупроводников.

4. Совместимость и гибкость пластин 6/8 дюйма

Станция для испытания пластин размером 6 или 8 дюймов поддерживает плавное переключение между размерами пластин 6 и 8 дюймов с помощью регулируемого вакуумного зажима и направляющих для выравнивания пластин, без необходимости замены специального приспособления. Он совместим с различными типами пластин (кремний, GaAs, SiC, GaN) и толщиной (от 100 до 775 мкм), адаптируясь к различным потребностям в тестировании полупроводников (логика, память, силовые устройства, оптоэлектроника).

5. Высокая производительность и простота эксплуатации.

Оптимизированные алгоритмы управления движением обеспечивают быстрое перемещение пластины (максимальная скорость 100 мм/с) и быстрое позиционирование кристалла к кристаллу (время установления ≤50 мс), поддерживая высокую производительность тестирования (до 2000 штампов в час). Интуитивно понятный ЧМИ с сенсорным экраном и совместимое программное обеспечение (интерфейсы GPIB, USB, Ethernet) обеспечивают простую интеграцию с системами ATE и автоматизированными рабочими процессами тестирования, сокращая время обучения операторов и количество человеческих ошибок.

6. Низкие эксплуатационные расходы и длительный срок службы.

Пневматическая ступень и бесконтактные механизмы привода исключают механический износ, сокращают частоту технического обслуживания и продлевают срок службы (наработка на отказ ≥30 000 часов). Закрытая конструкция с системой фильтрации HEPA предотвращает загрязнение пластин и карт датчиков пылью, а степень защиты IP54 обеспечивает надежную работу в чистых помещениях (класс 1000/100).

Технические характеристики

Сценарии применения

Разработанная специально для тестирования пластин размером 6/8 дюйма, наша зондовая станция широко используется в следующих приложениях для тестирования полупроводников:

● Параметрическое тестирование: определение характеристик постоянного/переменного тока логических микросхем, микросхем памяти (DRAM, NAND) и силовых полупроводников (MOSFET, IGBT).

● Испытание надежности: циклическое переключение при высоких и низких температурах, испытания на приработку и испытания полупроводниковых приборов на срок службы.

● Тестирование оптоэлектронных устройств: тестирование лазерных диодов (LD), фотодиодов (PD) и светодиодов на уровне пластины.

● Тестирование полупроводниковых соединений: тестирование пластин GaAs, SiC, GaN для радиочастотных и силовых устройств.

● НИОКР и мелкосерийное производство: создание прототипов и проверочные испытания новых полупроводниковых конструкций.

О Деаоте

Suzhou Deaote Precision Mold Co., Ltd. — ведущее высокотехнологичное предприятие, специализирующееся на исследованиях и разработках, производстве и продаже прецизионных форм, высокоточных движущихся компонентов и специального оборудования для тестирования полупроводников. Обладая более чем 15-летним опытом в области точного производства, мы обслуживаем клиентов по всему миру в секторах полупроводников, электроники и промышленной автоматизации.

Наша станция для испытания полупроводниковых пластин диаметром 6 или 8 дюймов использует нашу базовую технологию прецизионных пресс-форм и опыт управления движением для решения уникальных задач тестирования полупроводниковых пластин. Мы предоставляем комплексные решения, от индивидуального проектирования зондовой станции до установки на месте, калибровки и послепродажной поддержки, гарантируя, что наша продукция соответствует самым высоким стандартам точности, надежности и эффективности.

Приверженная принципу «Точность способствует прогрессу, инновации создают ценность», компания Suzhou Deaote придерживается строгих систем управления качеством (сертификат ISO 9001:2015) и постоянных инвестиций в исследования и разработки, предоставляя решения для тестирования, которые помогают нашим клиентам оставаться конкурентоспособными в быстро развивающейся полупроводниковой промышленности.
