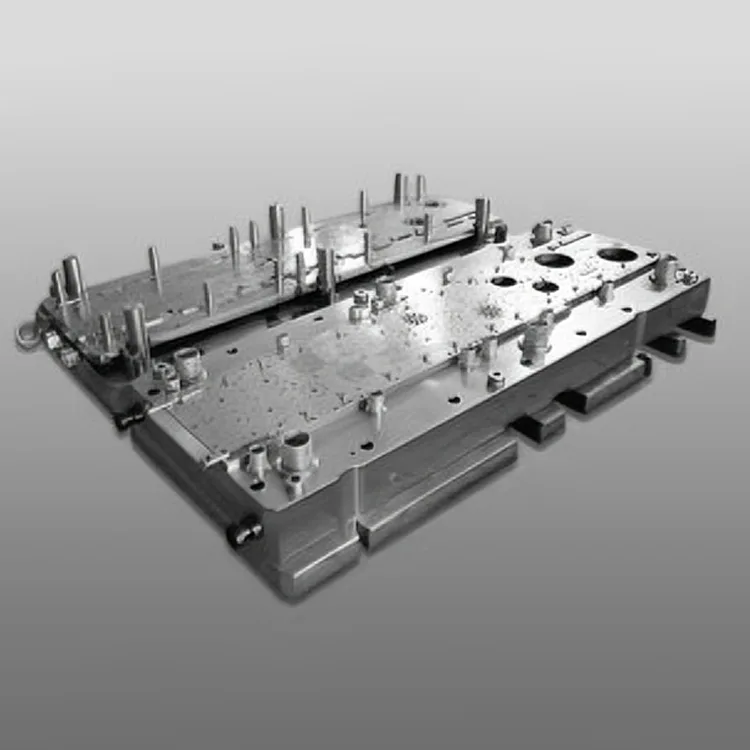

Двухрядная прогрессивная матрица для двигателя стиральной машины

Разработанный для замены традиционных однорядных прогрессивных штампов на крупносерийных линиях по производству бытовой техники, этот двухрядный штамп объединяет 12-20 штамповочных станций в компактную, жесткую конструкцию, что позволяет одновременно производить двухрядный прогрессивный штамп для двигателя стиральной машины, что удваивает эффективность производства при сохранении допуска на размеры бытовой техники (±0,005 мм), что критически важно для малошумной работы двигателя и энергоэффективности.

Созданная на основе более чем 15-летнего опыта компании Deaote в производстве прецизионных пресс-форм для производства бытовой техники, наша двухрядная прогрессивная матрица для двигателя стиральной машины оснащена износостойким стальным сердечником SKD11/DC53 с покрытием TiN (твердость ≥62 HRC), что обеспечивает срок службы более 800 000 ходов штамповки (в 2,3 раза больше, чем у стандартных матриц) и постоянную точность на протяжении всего производственного цикла. Модульная конструкция с быстросменными пуансонами упрощает обслуживание и сокращает время простоев, что делает ее идеальной для круглосуточных линий массового производства двигателей с вертикальной и фронтальной загрузкой, а также для портативных стиральных машин (0,5–2,0 л.с.).

Двухрядная прогрессивная матрица, изготовленная в соответствии со стандартами качества ISO 9001:2015 и IATF 16949, полностью совместима с высокоскоростными автоматическими линиями штамповки (60–120 ходов в минуту) и оснащена встроенными системами визуального контроля для контроля качества в режиме реального времени (коэффициент обнаружения дефектов ≥99,9%). Совместимый со всеми основными брендами стиральных машин (LG, Samsung, Haier, Whirlpool), он легко интегрируется в глобальные системы производства бытовой техники, снижая производственные затраты на единицу продукции на 30 % по сравнению с решениями с однорядной матрицей.

Серия продуктов

Серия DT-PD-WM1 (двигатель для стиральной машины с фронтальной загрузкой)

Точность ±0,005 мм, срок службы 800 000 ходов, основные компоненты двигателя 1,0–2,0 л.с. Идеально подходит для массового производства высокоэффективных двигателей BLDC для стиральных машин с фронтальной загрузкой.

Серия DT-PD-WM2 (двигатель для стиральной машины с вертикальной загрузкой)

Точность ±0,007 мм, срок службы 700 000 ходов, основные компоненты двигателя 0,5–1,5 л.с. Подходит для производства асинхронных двигателей для стиральных машин с вертикальной загрузкой и полуавтоматических.

Серия DT-PD-WM-Custom (под заказ OEM)

Индивидуальная точность размеров (±0,003–0,008 мм), специальные штамповочные станции (8–24), совместимые с кремнистой сталью (35W250/50W400). Разработан для производства двигателей для стиральных машин OEM под конкретную марку.

Основные преимущества

1. Двухрядная конструкция для 100% повышения эффективности производства.

Встроенные два параллельных ряда штамповки позволяют одновременно производить два одинаковых или смешанных компонента сердечника двигателя за один ход, что удваивает производительность по сравнению с однорядными прогрессивными штампами. Оптимизированная схема размещения полос материала также сокращает отходы кремнистой стали на 15 % (с 20 % до 5 %), что значительно снижает затраты на сырье — самый крупный компонент затрат при производстве сердечников двигателей стиральных машин.

2. Точность уровня прибора для обеспечения низкого уровня шума и энергосбережения.

5-осевая обработка с ЧПУ с точностью позиционирования ±0,001 мм и встроенными лазерными измерительными системами обеспечивают допуск на размеры компонентов ±0,005 мм, что критически важно для однородности воздушного зазора статора/ротора (≤0,01 мм), снижения шума двигателя (≤55 дБ) и энергоэффективности (соответствие стандарту IEC 60034). Постоянная точность исключает процессы шлифования после штамповки, повышая выход продукции до 99,5%.

3. Сверхдолгий срок службы благодаря материалам высокой твердости.

Компоненты сердечника штампа, изготовленные из стали SKD11 (сталь для холодной обработки) и DC53 (высокопрочная сталь) с покрытием TiN (твердость ≥62 HRC), обеспечивают более 800 000 ходов штамповки — в 2,3 раза дольше, чем стандартные штампы (350 000 ходов). Герметичные резервуары для смазки и самосмазывающиеся направляющие втулки увеличивают интервалы технического обслуживания до 200 000 ходов (по сравнению с 50 000 для обычных матриц).

4. Высокоскоростная и полностью автоматизированная совместимость.

Оптимизированная конструкция матрицы с усиленным распределением напряжений обеспечивает высокоскоростную штамповку (60–120 ходов в минуту) и полную интеграцию с автоматизированными системами подачи, укладки и упаковки материала. Система визуального контроля в штампе обнаруживает заусенцы (<0,01 мм), отклонения размеров и дефекты поверхности в режиме реального времени, устраняя ручной контроль качества и снижая процент брака до 0,1%.

5. Оптимизация кремниевой стали для повышения энергоэффективности двигателя.

Специальная конструкция кромки пуансона сводит к минимуму нагрузку на материал кремниевой стали (35W250/50W400) и образование заусенцев на кромках, сохраняя магнитные свойства стали и повышая энергоэффективность двигателя на 5–7%. Совместим с кремниевой сталью как с текстурированной (GO), так и с неориентированной (NGO), соответствующей мировым стандартам энергоэффективности бытовой техники (EU Ecodesign, US ENERGY STAR).

6. Модульная настройка для различных требований к стиральной машине.

Полная настройка станций штамповки (8–24), совместимость материалов (кремниистая сталь 0,25–0,5 мм), качество поверхности (Ra ≤0,6 мкм) и допуск на размеры (±0,003–0,008 мм). Дополнительные функции включают в себя надрезы на штампе, ламинирование стопкой и лазерную маркировку для отслеживания компонентов, что соответствует глобальным требованиям OEM-производителей стиральных машин.

Технические характеристики

Точность размеров ±0,005 мм. Срок службы более 800 000 ходов. Эффективность производства в 2 раза. Совместимость с полной автоматической штамповкой. Изготовление на заказ для всех типов стиральных машин.

Сценарии применения

Двухрядная прогрессивная матрица Deaote для двигателя стиральной машины разработана для мировых производителей бытовой техники в различных секторах:

● Стиральные машины с фронтальной загрузкой: массовое производство компонентов сердечника двигателя BLDC мощностью 1,0–2,0 л.с. для высококлассных энергоэффективных стиральных машин с фронтальной загрузкой.

● Стиральные машины с вертикальной загрузкой: Производство компонентов сердечника асинхронных двигателей мощностью 0,5–1,5 л.с. для стандартных стиральных машин с вертикальной загрузкой и полуавтоматических стиральных машин.

● Портативные/маленькие стиральные машины: индивидуальная штамповка компонентов сердечника мини-двигателя для портативных, автодомов и стиральных машин, устанавливаемых под столешницу.

● Производство OEM-двигателей: индивидуальные штампы для OEM-производителей стиральных машин по всему миру (LG, Samsung, Haier, Whirlpool, Electrolux) для производства двигателей под конкретную марку.
