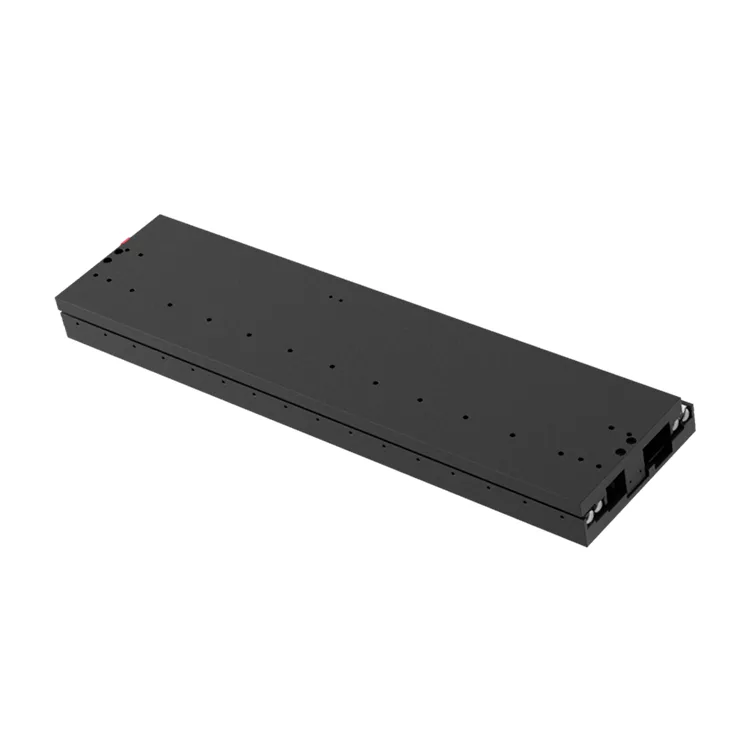

Ультратонкий низковольтный модуль

Сверхтонкий низковольтный модуль предназначен для решения задач в условиях ограниченного пространства установки, включая портативные медицинские устройства, бытовую электронику и компактное оборудование автоматизации. Этот модуль имеет сверхтонкий профиль (толщина 10–15 мм), работу при низком напряжении 12/24 В постоянного тока и легкую конструкцию из алюминиевого сплава (≤0,8 кг/м) без ущерба для точности и долговечности.

Ультратонкий низковольтный модуль, созданный на основе более чем 15-летнего опыта компании Deaote в области компонентов прецизионного движения, объединяет микрошариковинтовые приводы, высокоэффективные бесщеточные двигатели постоянного тока и самосмазывающиеся линейные направляющие для обеспечения надежной работы в системах с батарейным питанием или низковольтных системах. Благодаря настраиваемому диапазону перемещения (от 50 мм до 1000 мм), грузоподъемности (от 1 кг до 50 кг) и низкому энергопотреблению (<5 Вт при полной нагрузке) он оптимизирован для применений, где пространство, вес и энергоэффективность имеют решающее значение — от медицинского диагностического оборудования до устройств автоматизации умного дома.

Низковольтный модуль, изготовленный в соответствии со стандартами качества ISO 9001:2015, имеет защиту от пыли и воды IP54, антикоррозионную обработку поверхности и бесшумную работу (<45 дБ), что соответствует строгим требованиям производителей потребительских товаров и медицинских устройств. Совместимый со стандартными низковольтными системами управления (ШИМ, ПЛК, Arduino/Raspberry Pi), он обеспечивает плавную интеграцию в компактные конструкции оборудования, уменьшая общий размер продукта и энергопотребление, сохраняя при этом точность промышленного уровня (точность повторного позиционирования ± 0,05 мм).

Серия продуктов

Серия DT-UT10 (профиль 10 мм)

Сверхтонкий корпус толщиной 10 мм для ограниченного пространства, работа от напряжения 12 В постоянного тока, грузоподъемность до 10 кг. Идеально подходит для носимых медицинских устройств, компактной бытовой электроники и систем микроавтоматизации.

Серия DT-UT15 (профиль 15 мм)

Сбалансированный тонкий профиль (15 мм) с повышенной грузоподъемностью (до 50 кг), работа от напряжения 24 В постоянного тока. Подходит для портативного диагностического оборудования, умной мебели и компактной промышленной автоматизации.

Серия DT-UT-LB (с батарейным питанием)

Оптимизирован для работы от аккумулятора (8–36 В постоянного тока), имеет сверхнизкое энергопотребление (режим ожидания ≤3 Вт), встроенный режим энергосбережения. Идеально подходит для беспроводных/портативных устройств (например, мобильных медицинских сканеров, оборудования для наружного наблюдения).

Основные преимущества

1. Ультратонкий и легкий дизайн

Толщина профиля всего 10 мм (серия DT-UT10) и вес ≤0,8 кг на метр, что позволяет интегрировать его в сверхкомпактное оборудование, где традиционные линейные модули не могут разместиться. Рама из высокопрочного алюминиевого сплава обеспечивает жесткость конструкции и минимизирует общий вес изделия (на 30 % легче, чем у обычных тонких модулей).

2. Низкое напряжение и энергоэффективная работа.

Работа при низком напряжении 12/24 В постоянного тока устраняет необходимость в источниках питания высокого напряжения, снижая риски безопасности и проблемы совместимости с системами с батарейным питанием. Сверхнизкое энергопотребление (≤5 Вт при полной нагрузке, ≤0,5 Вт в режиме ожидания) продлевает срок службы батареи до 40 % по сравнению со стандартными линейными модулями, что критически важно для портативных/беспроводных устройств.

3. Точность и надежность в компактной форме

Микропрецизионный шарико-винтовой привод и обратная связь с обратной связью обеспечивают точность повторного позиционирования ±0,05 мм, что соответствует требованиям точности промышленного уровня в тонком форм-факторе. Самосмазывающиеся направляющие и герметичная конструкция обеспечивают эксплуатацию без технического обслуживания в течение ≥10 000 циклов в суровых условиях.

4. Бесшумная и удобная для потребителя работа.

Оптимизированная механическая конструкция и шумопоглощающие компоненты снижают рабочий шум до ≤45 дБ (тише, чем в библиотеке), что делает его пригодным для использования в бытовой электронике, медицинских устройствах и системах внутренней автоматизации, где шум является критическим фактором.

5. Простая интеграция и настройка

Стандартизированные монтажные отверстия и компактные размеры позволяют легко заменить существующие миниатюрные системы перемещения. Настраиваемые диапазоны перемещения (от 50 мм до 1000 мм), пределы хода и интерфейсы управления (ШИМ, аналоговый, цифровой) соответствуют конкретным требованиям конструкции оборудования без дополнительных затрат на проектирование.

6. Прочность промышленного уровня для потребительского применения

Пыле- и водонепроницаемость IP54, диапазон рабочих температур (от -20 ℃ до 70 ℃) и антикоррозийное твердое анодирование обеспечивают надежную работу в различных средах — от чистых медицинских помещений до промышленных объектов на открытом воздухе. Среднее время безотказной работы ≥15 000 часов при стандартной эксплуатации, что соответствует промышленным стандартам долговечности потребительских товаров.

Технические характеристики

Толщина профиля ≤15 мм, низкое напряжение 12/24 В постоянного тока, мощность ≤5 Вт

Расход ± 0,05 мм. Точность повторения. Легкий вес (≤0,8 кг/м).

Сценарии применения

Сверхтонкие низковольтные модули Deaote разработаны для использования в ограниченном пространстве и с низким энергопотреблением в потребительском, медицинском и промышленном секторах:

● Медицинские приборы: портативное диагностическое оборудование (ультразвуковые сканеры), носимые медицинские приборы, системы доставки лекарств, лабораторная микроавтоматизация.

● Бытовая электроника: автоматизация умного дома (компактные линейные приводы для умной мебели), носимые устройства, миниатюрная робототехника, оборудование VR/AR.

● Промышленная автоматизация: компактные системы захвата и размещения, оборудование для микросборки, небольшие инструменты контроля, мобильные роботы с батарейным питанием.

● Автомобильная и аэрокосмическая промышленность: компактные системы движения в автомобиле (регулировка сиденья, информационно-развлекательная система), легкие аэрокосмические приборы, позиционирование полезной нагрузки дронов.

● Интернет вещей и беспроводные устройства: оборудование для удаленного мониторинга с батарейным питанием, датчики позиционирования на открытом воздухе, беспроводные промышленные устройства Интернета вещей.

О Деаоте

Наши сверхтонкие низковольтные модули разрабатываются в нашей специализированной научно-исследовательской лаборатории микродвижения с использованием передовых технологий микрообработки с ЧПУ и прецизионной сборки для достижения лучших в отрасли тонких профилей без ущерба для производительности. Мы предоставляем комплексные услуги по настройке — от проектирования модулей и прототипирования до массового производства и глобальной технической поддержки — гарантируя, что наши решения соответствуют уникальным требованиям миниатюризации наших международных клиентов.

Придерживаясь принципа «Точность в миниатюре, эффективность в движении», компания Deaote инвестирует 18% годового дохода в исследования и разработки для разработки низковольтных решений для перемещения нового поколения. Наше производство, сертифицированное по стандарту ISO 9001:2015, и глобальная сервисная сеть обеспечивают быстрое время реагирования (<48 часов) и местную техническую поддержку, что делает нас надежным партнером для производителей компактного и энергоэффективного оборудования по всему миру.
