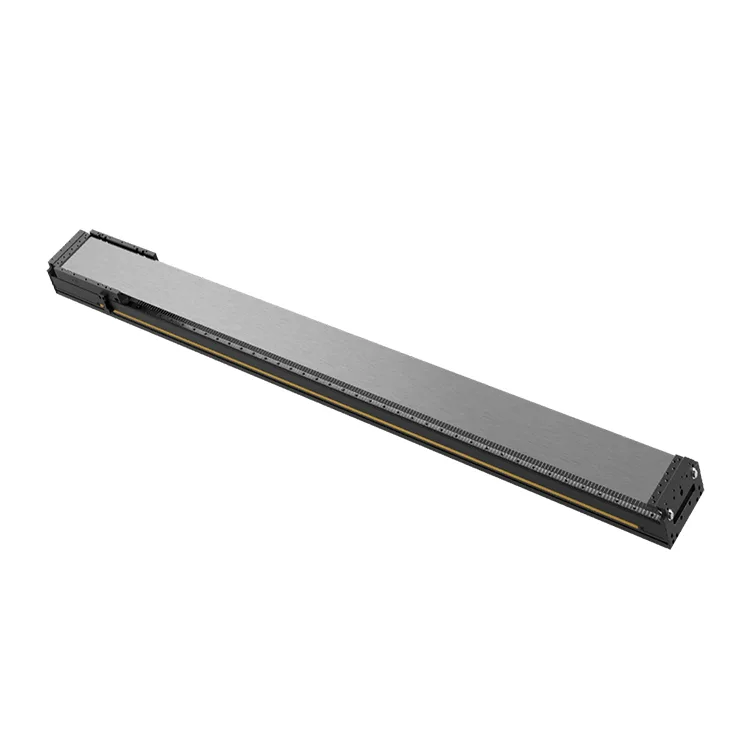

Модуль линейного двигателя с длинным ходом

Разработанный для устранения ограничений традиционных модулей шариковых винтов в сценариях с большими перемещениями, включая обработку полупроводниковых пластин, производство ЖК-/OLED-панелей и крупноформатную лазерную обработку, этот модуль линейного двигателя с длинным ходом оснащен бесфрикционным приводом линейного двигателя, жесткой рамой из алюминиевого сплава и линейным энкодером высокого разрешения, обеспечивающим субмикронную точность при длине перемещения от 1 до 6 метров.

Наши модули линейных двигателей с длинным ходом, основанные на более чем 15-летнем опыте компании Deaote в производстве компонентов прецизионных механизмов, устраняют механические потери в трансмиссии (нулевой люфт, нулевой износ) и обеспечивают непрерывную работу на высокой скорости (до 5 м/с) с минимальной вибрацией (≤0,1g). Модульная конструкция поддерживает нестандартную длину хода (от 1 м до 6 м) и грузоподъемность (от 50 до 500 кг), что делает ее идеальной для высокопроизводительных систем автоматизации, таких как линии контроля ЖК-дисплеев 10,5G, покрытие электродов аккумуляторов большой площади и погрузочно-разгрузочные работы с тяжелыми материалами в автомобильном производстве.

Модуль линейного двигателя с длинным ходом, изготовленный в соответствии со стандартами качества ISO 9001:2015, имеет защиту от пыли и воды IP65, термостабилизированные компоненты и герметичную систему прокладки кабелей, обеспечивающую надежную работу в суровых промышленных условиях. Совместимый со стандартными контроллерами движения (Siemens, Mitsubishi, Beckhoff) и протоколами связи (EtherCAT, Modbus), он обеспечивает плавную интеграцию в крупномасштабные автоматизированные производственные линии, сокращая время простоя и повышая общую эффективность оборудования (OEE) до 30% по сравнению с обычными системами перемещения с большим перемещением.

Серия продуктов

Серия DT-LM-LS1 (ход 1–3 м)

Длинный ход среднего диапазона (1–3 м), оптимизированный для прецизионных применений (точность повторения ± 1 мкм), максимальная скорость 2 м/с, грузоподъемность до 200 кг. Идеально подходит для работы с полупроводниковыми пластинами и производства ЖК-дисплеев малого формата.

Серия DT-LM-LS2 (ход 3–6 м)

Увеличенный длинный ход (3-6 м) для крупномасштабной автоматизации, максимальная скорость 5 м/с, грузоподъемность до 500 кг. Подходит для проверки ЖК-дисплея 10,5G, лазерной резки большой площади, сборки автомобильного кузова.

Серия DT-LM-LS-HD (для тяжелых условий эксплуатации)

Сверхмощный длинноходовой модуль (ход 1-4 м), грузоподъемность до 800 кг, точность повторения ± 2 мкм. Предназначен для погрузочно-разгрузочных работ, крупномасштабной 3D-печати и обработки компонентов аэрокосмической промышленности.

Основные преимущества

1. Расширенный диапазон хода с бескомпромиссной точностью.

Длина хода от 1 м до 6 м с повторной точностью позиционирования ± 1 мкм (DT-LM-LS1) и ± 2 мкм для моделей для тяжелых условий эксплуатации, что обеспечивает точность промышленного уровня даже при максимальной длине хода. Линейные энкодеры высокого разрешения (разрешение 1 нм) и активное гашение вибраций исключают дрейф положения при перемещении на большие расстояния.

2. Прямой привод для высокой скорости и нулевого люфта.

В конструкции линейного двигателя с прямым приводом отсутствуют механические компоненты трансмиссии (ШВП, ремни), что обеспечивает нулевой люфт, нулевой износ и максимальную скорость до 5 м/с. Отсутствие периодического обслуживания деталей трансмиссии сокращает время простоя на 40% по сравнению с длинноходными модулями с ШВП.

3. Высокая жесткость и грузоподъемность

Усиленная рама из алюминиевого сплава с двойными линейными направляющими обеспечивает исключительную жесткость (≥200 Н/мкм) и грузоподъемность до 800 кг (DT-LM-LS-HD). Минимальное отклонение при больших нагрузках обеспечивает постоянную точность во всем диапазоне перемещения, что критически важно при крупномасштабной механической обработке и погрузочно-разгрузочных работах.

4. Низкий уровень вибрации и бесшумная работа.

Оптимизированная конструкция обмотки двигателя и система отвода тепла с воздушным охлаждением снижают рабочую вибрацию до ≤0,1g и шум до ≤60 дБ (на расстоянии 1 м). Эта стабильность важна для высокоточных применений, таких как обработка полупроводниковых пластин и лазерная микрообработка.

5. Настраиваемый и масштабируемый дизайн

Полная настройка длины перемещения (1–6 м), разрешения энкодера (от 1 нм до 10 мкм), мощности двигателя и конфигурации монтажа в соответствии с вашими крупномасштабными требованиями автоматизации. Модульные компоненты позволяют легко расширить диапазон перемещения без перепроектирования всей системы перемещения.

6. Надежность промышленного уровня для долгосрочной эксплуатации.

Степень защиты IP65, диапазон рабочих температур (от -10 ℃ до 80 ℃) и антикоррозийное твердое анодирование обеспечивают надежную работу в пыльных, влажных или высокотемпературных промышленных средах. Среднее время безотказной работы ≥30 000 часов при непрерывной работе, что снижает совокупную стоимость владения (TCO) на 25 % за 5 лет.

Технические характеристики

Сценарии применения

Модули линейных двигателей Deaote с длинным ходом разработаны для крупномасштабной промышленной автоматизации в быстрорастущих секторах:

● Полупроводниковая и электронная промышленность: работа с пластинами диаметром 300 мм, проверка/сборка ЖК-панелей 10,5G/OLED, сверление печатных плат большой площади.

● Промышленная автоматизация: обработка тяжелых материалов, широкоформатная лазерная резка/гравировка, линии сборки автомобильных кузовов.

● Энергетика и аккумуляторы: покрытие электродов литиевых батарей большой площади, производство солнечных панелей, сборка батарей топливных элементов.

● Аэрокосмическая и автомобильная промышленность: обработка компонентов аэрокосмической отрасли, сварка автомобильных шасси, крупномасштабная 3D-печать.

● Медицина и фармацевтика: широкоформатное медицинское оборудование для визуализации, автоматизированные линии по производству лекарств, оси движения систем стерилизации.
