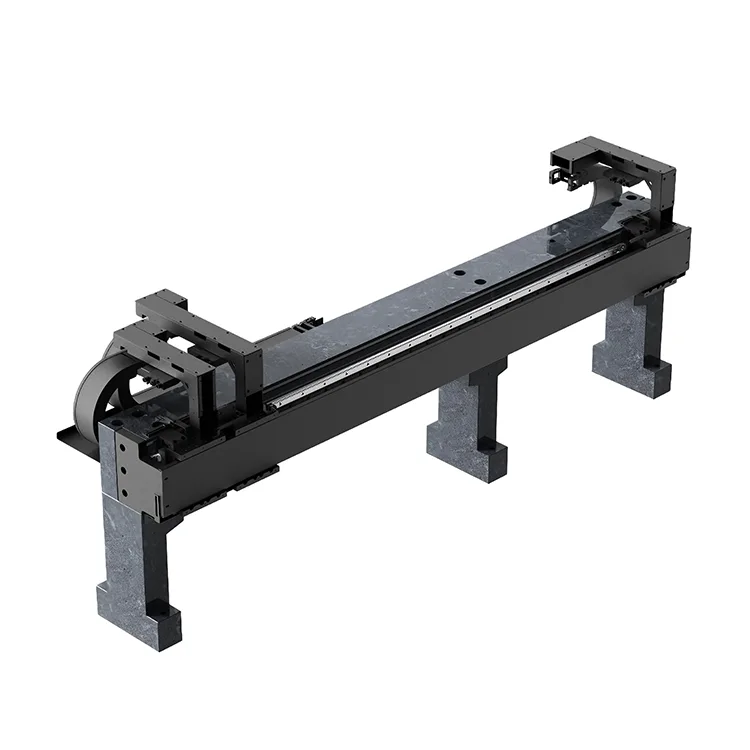

Субмодуль с тремя движениями

Разработанный для замены трехходового субмодуля в компактных производственных линиях, включая обработку полупроводниковых пластин, проверку ЖК-/OLED-панелей и высокоскоростную сборку электронных компонентов, этот модуль объединяет три независимых линейных двигателя с энкодерами высокого разрешения, обеспечивающими субмикронную точность для каждого двигателя, обеспечивая при этом гибкое синхронное или асинхронное управление движением.

Созданный на основе более чем 15-летнего опыта компании Deaote в производстве компонентов прецизионных приводов, наш модуль тройного перемещения устраняет необходимость в нескольких параллельных линейных каскадах, сокращая занимаемую площадь оборудования до 40 % и упрощая системную интеграцию. Каждый привод имеет независимое сервоуправление, прямой привод с нулевым люфтом и регулируемую скорость/ускорение (0–3 м/с), что делает его идеальным для высокопроизводительных многоэтапных процессов, таких как обработка 300-мм пластин (загрузка → обработка → выгрузка), многопозиционный контроль ЖК-панелей и линии сборки автомобильных компонентов.

Изготовленный в соответствии со стандартами качества ISO 9001:2015, модуль тройного перемещения имеет защиту от пыли и воды IP65, электромагнитное экранирование от помех и герметичную систему прокладки кабелей, обеспечивающую надежную работу в суровых промышленных условиях. Совместимый со стандартными контроллерами движения (Siemens, Beckhoff, Yaskawa) и протоколами связи (EtherCAT, PROFINET), он обеспечивает плавную интеграцию в многостанционные автоматизированные производственные линии, повышая общую эффективность оборудования (OEE) до 50 % по сравнению с традиционными многомодульными установками.

Серия продуктов

Серия DT-LM-TM1 (прецизионная фокусировка)

3 независимых механизма с повторяемостью ±1 мкм на каждый механизм, диапазон перемещения 1–2 м, максимальная скорость 2 м/с. Идеально подходит для обработки полупроводниковых пластин, сборки микроэлектронных компонентов, прецизионных систем контроля.

Серия DT-LM-TM2 (высокоскоростная фокусировка)

3 высокоскоростных механизма с максимальной скоростью 3 м/с, точностью повторения ± 1,5 мкм, диапазон перемещения 1–4 м. Подходит для высокопроизводительной проверки ЖК-/OLED-панелей, автоматизированных систем сортировки, сборки аккумуляторных элементов.

Серия DT-LM-TM-HD (для тяжелых условий эксплуатации)

3 сверхмощных движителя с грузоподъемностью 150 кг каждый, точность повторения ± 2 мкм, диапазон перемещения 1–3 м. Предназначен для сборки автомобильных компонентов, погрузочно-разгрузочных работ, широкоформатной 3D-печати.

Основные преимущества

1. Три независимых двигателя с точным контролем.

Каждый из субмодулей Three motion оснащен независимым сервоуправлением и линейными энкодерами высокого разрешения (разрешение 1 нм), обеспечивающими повторную точность позиционирования ± 1 мкм для каждого механизма, обеспечивая постоянную точность во всех процессах, выполняемых на нескольких станциях. Перевозчики могут работать без помех даже на максимальном расстоянии перемещения (1–4 м), устраняя дрейф положения, характерный для систем перемещения с общими рельсами.

2. Гибкое синхронное/асинхронное движение.

Поддерживает как синхронное движение (все три механизма перемещения движутся с одинаковой скоростью/положением для пакетной обработки), так и асинхронное движение (каждый двигатель работает с независимой скоростью/положением для многоэтапных процессов). Такая гибкость снижает сложность оборудования и обеспечивает быструю реконфигурацию для различных производственных задач, что критически важно для гибких производственных систем (FMS).

3. Компактный и экономичный дизайн.

Интеграция трехходового субмодуля на одной направляющей уменьшает занимаемую площадь оборудования на 40% по сравнению с тремя отдельными линейными модулями, оптимизируя использование производственных площадей. Меньшее количество компонентов (одиночный корпус, общий источник питания) снижает общую стоимость системы на 30 %, одновременно упрощая обслуживание и сокращая время простоя.

4. Высокая скорость и высокая пропускная способность.

Конструкция с прямым приводом линейного двигателя обеспечивает максимальную скорость каждого двигателя до 3 м/с с быстрым ускорением (2g), сокращая время цикла для многостанционных процессов до 50 % по сравнению с многомодульными установками с шарико-винтовой передачей. Нулевой люфт и нулевой износ обеспечивают стабильную работу на высоких скоростях в течение миллионов циклов.

5. Настраиваемые профили движения.

Полная настройка диапазона перемещения (1–4 м), грузоподъемности механизма (50–150 кг на механизм), параметров скорости/ускорения и профилей движения (трапеция, S-образная кривая) в соответствии с вашими требованиями к автоматизации нескольких станций. Модульная конструкция позволяет легко добавлять/удалять механизмы перемещения для будущих обновлений производственной линии.

6. Надежность промышленного уровня для непрерывной работы

Степень защиты IP65, диапазон рабочих температур (от -10 ℃ до 80 ℃) и антикоррозийное твердое анодирование обеспечивают надежную работу в пыльных, влажных или высокотемпературных промышленных средах. Среднее время безотказной работы ≥30 000 часов при непрерывной работе, что снижает совокупную стоимость владения (TCO) на 25 % за 5 лет по сравнению с традиционными многомодульными системами.

Технические характеристики

Сценарии применения

Три подмодуля движения Deaote разработаны для высокопроизводительной автоматизации нескольких станций в быстрорастущих секторах по всему миру:

● Полупроводниковая и электронная промышленность: загрузка/обработка/выгрузка пластин диаметром 300 мм, упаковка микрочипов, многопозиционное сверление/тестирование печатных плат.

● Производство дисплеев: многоточечный осмотр ЖК-/OLED-панелей 10,5G, сборка сенсорного экрана, позиционирование модуля подсветки.

● Автомобильная и аэрокосмическая промышленность: многоэтапная сборка автомобильных компонентов, прецизионная обработка деталей аэрокосмической отрасли, сборка аккумуляторных элементов.

● Медицина и фармацевтика: многостанционная сборка медицинского оборудования, линии упаковки лекарств, системы автоматизации лабораторий.

● Логистика и сортировка: высокоскоростная сортировка посылок, автоматизированный складской сбор, системы сортировки электронных компонентов.

О Деаоте

Suzhou Deaote Precision Mold Co., Ltd. — ведущее высокотехнологичное предприятие, специализирующееся на исследованиях и разработках, производстве и продаже компонентов прецизионного перемещения, уделяя особое внимание многоходовым линейным модулям для мировых рынков промышленной автоматизации. Обладая более чем 15-летним опытом проектирования прецизионных пресс-форм и систем перемещения, мы обслуживаем клиентов в Европе, Северной Америке, Азии и Австралии в полупроводниковой, электронной, автомобильной и аэрокосмической отраслях.

Наши трехходовые субмодули разрабатываются в нашей специализированной научно-исследовательской лаборатории многоосного движения с использованием передовых технологий обработки с ЧПУ, лазерной калибровки и прецизионной сборки для достижения независимого управления несколькими движущими механизмами с субмикронной точностью. Мы предоставляем комплексные услуги по настройке — от проектирования модулей и прототипирования до установки на месте и глобальной технической поддержки — гарантируя, что наши решения соответствуют уникальным требованиям автоматизированных производственных линий с несколькими станциями.

Придерживаясь принципа «Точность в многоосном движении, эффективность в автоматизации», Deaote инвестирует 18% годового дохода в исследования и разработки для разработки решений для многоходового движения нового поколения. Наше производство, сертифицированное по стандарту ISO 9001:2015, и глобальная сервисная сеть обеспечивают быстрое время реагирования (<48 часов) и местную техническую поддержку, что делает нас надежным партнером для производителей высокопроизводительных автоматизированных производственных линий по всему миру.
